ドラフトチャンバーとは？クリーンベンチとの違いと命を守る運用法

化学実験や医薬品開発、材料研究の現場において、作業者の健康と安全を担保する最重要設備が「ドラフトチャンバー（局所排気装置 / ヒュームフード）」です。有害なガス、揮発性有機溶剤、微小粉塵などを吸い込むリスクから研究者を物理的に隔離・保護する構造を持ち、大学の理工系研究室から製薬・化学メーカーの研究所、品質検査部門まで幅広く導入されています。

しかし現場では、見た目が酷似している「クリーンベンチ」との役割の混同や、日常的な誤使用による有害ガスの逆流・作業者曝露といった深刻な事故リスクが後を絶ちません。2024年4月に全面施行された「新たな化学物質規制」を経て、2026年現在の実験現場では自律的なリスクアセスメントと厳格な設備管理が一層強く求められています。本稿では、ドラフトチャンバーの構造原理や法的基準、選定時のコスト相場から現場のリアルな運用実態まで、徹底取材をもとに深掘りして解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：ドラフトチャンバーは「作業者の安全確保（吸引排気）」、クリーンベンチは「試料の無菌・無塵保護（吹き出し）」であり、用途を誤ると命に関わる。
• 要点2：有機則・特化則などの法令により面速（0.4〜0.5m/s以上）や年1回の定期自主検査が義務付けられており、空調バランスを含めた排気風量設計が不可欠。
• 要点3：導入費用は本体・給排気ダクト工事込みで数百万円規模に達し、2026年現在はサッシ開度に応じて風量を絞るVAV（可変風量制御）による省エネ化が主流。

【基本構造と役割】ドラフトチャンバーとは何か？仕組みと構造原理を解剖

ドラフトチャンバー（英語：Fume Hood）は、内部で有害物質を取り扱う際に、揮発した有害蒸気やガスを強制的に外部へ排出するための大型囲い式局所排気装置です。作業者が有害ガスを吸入して急性中毒や長期的な健康被害（職業病）を発症する事態を未然に防ぐため、実験室安全管理基準の中核として位置づけられています。

その動作を支えるドラフトチャンバー構造原理は、一見シンプルでありながら精密な流体力学計算に基づいています。基本構成は以下の通りです。

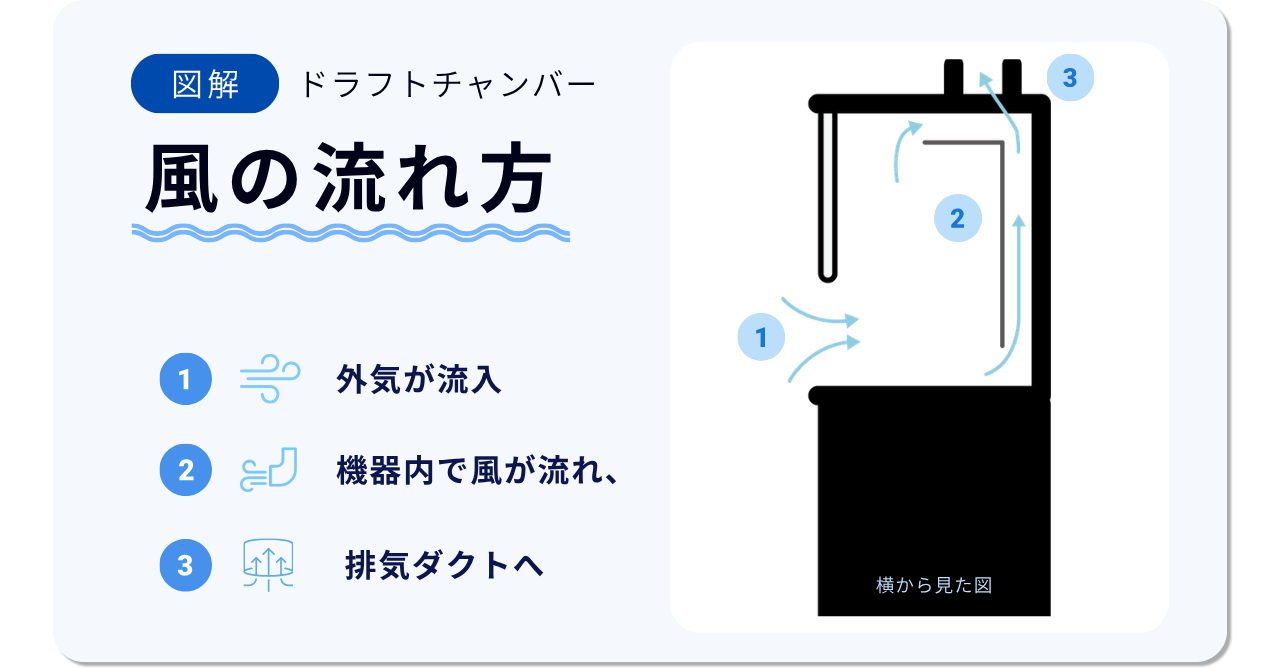

前面には上下に開閉するガラス製の可動窓（サッシ）が設けられており、作業者はこの開口部から手だけを内部に入れて実験を行います。排気ファンが常時稼働することでボックス内が実験室全体よりも「負圧（気圧が低い状態）」に保たれ、室内の空気がサッシ開口部から内部へと一方向に流入し続けます。内部で発生したガスは、背面に設置された「バッフル板（整流板）」によって均一な気流へと整えられ、排気ダクトを通じて建物の屋上等へ送られ、スクラバー（排ガス洗浄装置）や活性炭吸着塔などを経て無害化された上で大気放出されます。

このドラフトチャンバー仕組みにおいて極めて重要なのが、気流の淀み（デッドスペース）を作らない内部設計です。空気より重い有機溶剤の蒸気は下部に沈みやすく、熱を伴う反応ガスは上部へ滞留しやすい特性があります。高性能な装置では、バッフル板のスリット（隙間）が上部・中央・下部に適切に配置され、いかなる比重の気体であっても速やかに外部へ導く設計が施されています。

【混同厳禁】クリーンベンチとの決定的な違いと気流の向きが示す真実

研究室に配属されたばかりの学生や現場の初心者が最も起こしやすい致命的な過誤が、ドラフトチャンバークリーンベンチ違いの誤認です。外観はどちらも前面にガラス窓を備えた大型の作業台であるため混同されがちですが、気流の向きと「誰（何）を守るための装置か」という設計思想は完全に正反対です。

ドラフトチャンバーの目的は「作業者と周辺環境の防護」です。気流は常に【実験室（作業者側） ➔ 装置内部 ➔ 屋外ダクト】へと向かって吸引されます。したがって、内部の試料自体は外気に晒されるため、落下菌や空気中の浮遊塵埃から試料を守る「無菌・清浄環境」は作れません。

対してクリーンベンチの目的は「試料・サンプルの汚染防止（コンタミネーション対策）」です。装置上部や背面に備えられたHEPAフィルターで塵埃や微生物を極限まで濾過した超清浄空気を、【装置内部 ➔ 作業者の顔・室内側】に向かって勢いよく吹き出します。細胞培養や遺伝子実験、無菌充填などで威力を発揮する装置です。

もしクリーンベンチの中で揮発性有機溶剤や特定化学物質を扱った場合、フィルターを素通りした猛毒のガスが作業者の顔面に向かってダイレクトに吹き付けられることになり、急性中毒死などの大惨事に直結します。業界団体や労働基準監督署の事故事例でも、この取り違えによる労働災害は度々厳重な注意喚起が行われています。

【法令と安全基準】有機則・特化則が定める局所排気装置基準と定期自主検査

ドラフトチャンバーの設置と運用は、単なる研究室のローカルルールではなく、労働安全衛生法および関連諸規則によって厳格に規制されています。化学物質を扱う事業場において、装置の性能不足や無届設置は重大な法令違反となります。

特に実務上厳密な遵守が義務付けられているのが、有機溶剤中毒予防規則（有機則）および特定化学物質障害予防規則（特化則）です。これらの規則では、囲い式局所排気装置の「制御風速（サッシ開口面を通過する空気の最低速度）」について、明確な局所排気装置基準を定めています。

具体的な法定基準値として、有機則が適用される第1種・第2種有機溶剤を取り扱う場合、開口面における制御風速は「0.4 m/s以上」を常時維持しなければなりません。さらに有害性の高い物質を対象とする特化則では「0.5 m/s以上」の面速が求められます。風速が遅すぎると有害ガスが室内へ漏れ出し、逆に風速が速すぎると（概ね1.0 m/s以上）内部で激しい乱流や渦が発生し、サッシ開口部からガスが巻き出されて作業者に曝露する原因となります。

また、労働安全衛生法第88条に基づく所轄労働基準監督署への事前届出（設置計画の提出）に加え、同法第45条に基づき、ドラフトチャンバー定期自主検査を「1年に1回」必ず実施することが事業者に義務付けられています。検査では、フード・ダクト・ファンの摩耗や腐食、開口面各部における面速の測定、排気モーターの絶縁抵抗などを専門業者や有資格者が測定し、その点検記録は3年間保存しなければなりません。

【価格相場と最新動向】導入費用・耐薬性能・VAV省エネ化のリアル

ドラフトチャンバーの導入にあたっては、機器単体の購入費用だけでなく、屋外排気ダクト工事、屋上ファン設置、給排気空調設備の連動改修など、付帯工事を含めた包括的なコスト算出が必須となります。

市場におけるドラフトチャンバー価格相場は、標準的な幅1,200〜1,800mmクラスの本体単体で100万円〜300万円程度です。しかし、耐腐食性ダクトの敷設、屋上への排気ファンや湿式スクラバー（排ガス洗浄装置）の導入、実験室の給気空調工事を含めた総施工費用は、新設時で1台あたり300万円〜800万円以上に達することも珍しくありません。

価格を大きく左右するもう一つの要素がドラフトチャンバー耐薬性能です。扱う薬品に応じた材質選定を誤ると、わずか数年で天板や内壁がボロボロに侵食され、再施工を余儀なくされます。

ドラフトチャンバー最新動向として最も注目されているのが、劇的な省エネルギー化を実現する「VAV（Variable Air Volume：可変風量制御）」の普及です。従来の定風量（CAV）型ドラフトは、サッシを閉めている間も毎分15〜20立方メートル前後の空気を排出し続けていました。これは「24時間365日、オフィスビルの窓を全開にしてエアコンをフル稼働させている」ようなものであり、空調エネルギーの損失は1台あたり年間数十万円から百万円規模に上ります。

VAVシステムを導入すると、サッシの開閉センサーと風速センサーがリアルタイムに連動し、サッシを下げた状態ではドラフトチャンバー排気風量を最小限（最低換気量）まで自動で絞り込みます。これにより、実験室全体の空調ランニングコストを40〜60%削減できるため、初期導入費用が割高であっても数年で投資回収が可能な技術として定着しています。

【実態検証】研究室のヒヤリハットと現場目線で見えた「運用の落とし穴」

「最高性能のドラフトチャンバーを導入したから安全だ」という過信は、実験現場において最も危険な盲念です。大手化学メーカーの安全担当者や大学研究室の現場ヒアリング、知恵袋やSNSに投稿される研究者の告白を検証すると、驚くほど共通した「形骸化と誤使用」の実態が浮かび上がります。

事故につながる代表的な誤使用が「ドラフトチャンバーの物置化」です。排気能力を過信し、内部の天板上に試薬瓶や廃液タンク、実験器具を所狭しと並べてしまうケースが後を絶ちません。バッフル板のスリット付近に障害物が置かれると、気流の通り道が塞がれて内部に激しい渦流が発生します。その結果、本来排気されるべき有害ガスが作業面の手前側へ押し戻され、作業者の呼吸域へ逆流してしまうのです。

正しいドラフトチャンバー使い方の原則として、安全管理マニュアルでは以下の厳守が求められます。

第1に、「実験装置や薬品は開口部から15〜20cm以上奥に配置する」ことです。前面サッシの境界付近は、室内気流と吸入気流が衝突して乱流が発生しやすいため、手前側で作業を行うとガスが外部へ漏洩します。

第2に、「サッシの開口高さを必要最小限（通常200〜400mm程度）に維持する」ことです。作業性を優先してサッシを頭上まで全開にした状態で有機溶剤の加熱や濃縮を行う光景が散見されますが、サッシを全開にすると開口面積が広がりすぎて面速が急激に低下し、法定基準を下回る危険性が極めて高くなります。頭部は常にガラスサッシの外側に置き、サッシを作業者の顔面を守る「物理的なシールド（防護板）」として機能させなければなりません。

さらに現場を悩ませるのが「実験室の給排気バランスの崩壊」です。給気口のフィルター目詰まりや他室のドア開閉、ドラフトの前面を人が足早に横切る際に生じる「歩行気流（約0.5m/s）」だけで、サッシ付近の微弱な負圧バランスは容易に崩壊し、数秒間にわたり有害蒸気が作業者側へ引きずり出されることが可視化実験（スモークテスト）でも実証されています。

一般に知られていない盲点とネットの誤解｜「動いているから安全」の罠

ネット上のQ&Aサイトや設備解説記事において、「局所排気装置がゴーと音を立てて回っていれば大丈夫」「ダクト工事が不要な卓上ダクトレスドラフトなら安くて万能」といった誤った言説が散見されます。しかし、ここには専門家が警鐘を鳴らす致命的な落とし穴が存在します。

第1の誤解は、「ファンの稼働音＝排気の健全性」という思い込みです。排気ファンが正常に回転していても、ダクト内のダンパー（風量調整弁）の固着、排気ダクトの経年劣化による亀裂、屋上ファンのベルトスリップなどが発生していると、実際の排気風量は大幅に激減しています。「スイッチが入っているから排気されているはずだ」という正常性バイアスは、無自覚のうちに高濃度の化学物質を長期間微量吸入し続ける慢性中毒（造血器障害や肝機能障害など）の温床となります。

第2の誤解は、「ダクトレスドラフト（吸着フィルター式ヒュームフード）の過剰信頼」です。ダクト工事が不要で100V電源さえあれば設置できる手軽さから中小規模の現場で人気を集めていますが、内蔵活性炭フィルターには「破過（吸着限界を超えて薬品がそのまま吹き出す現象）」が必ず訪れます。さらに、酸性ガス用・有機溶剤用・アルカリ性用など吸着できる対象物質が厳密に限定されており、未知の反応生成物や混合ガスを取り扱う実験には全く適していません。

【プロの結論】おすすめできる現場・慎重に再検討すべき現場の判断基準

自組織の実験室において、どのような局所排気設備を選定・運用すべきか。組織安全マネジメントおよび労働衛生工学の観点から導き出される明確な判断基準は以下の通りです。

【通常型ダクト式ドラフトチャンバーの導入が必須となる現場】

• 有機溶剤中毒予防規則（第1種・第2種）、特定化学物質障害予防規則に指定された物質を恒常的・日常的に使用する事業場（法令によりダクト排気とスクラバー処理が原則）。
• 加熱濃縮、蒸留、発熱反応、高圧反応など、突発的な大量揮発や突沸、火災・爆発リスクを伴う化学合成実験。
• 多様な試薬を少量多品種で使用し、発生ガスの化学種を1種類に特定・限定できない研究開発部門。

【ダクトレス型や簡易局所排気の選定に極めて慎重になるべき現場】

• 学生や新入社員など、活性炭の破過検知管理や定期自主点検を厳格に自己完結できない人員構成のラボ。
• 低沸点溶剤（アセトン、ジクロロメタン、ジエチルエーテルなど）を大量に取り扱う実験（フィルター破過が極めて早期に起こり、部屋中に毒性が循環するリスク大）。
• 換気回数が確保されていない密閉された小部屋（万が一の漏洩時に作業室内濃度が即座に許容濃度を超えるため）。

【ドラフト チャンバー と は】に関するよくある質問（FAQ）

Q1：ドラフトチャンバー、局所排気装置、ヒュームフードの3つは何が違うのですか？
A1：本質的に指している設備は同一です。「局所排気装置」は労働安全衛生法上の包括的な法令用語であり、スロット型や外付け型フードも含まれます。「ヒュームフード（Fume Hood）」は国際標準（ISOやASHRAE）および学術・産業界で用いられる世界共通の技術名称です。「ドラフトチャンバー（Draft Chamber）」は、ドイツ語のZugkammerや英語のDraft（通風）に由来する日本独自の慣用名（和製英語に近い業界用語）ですが、国内の教育機関や研究現場では最も広く呼称されています。

Q2：ドラフトチャンバーのサッシは、どの高さにして作業するのが正解ですか？
A2：原則として、開口部高さは「200〜400mm程度（作業者の腕が無理なく出し入れでき、かつサッシガラスが顔面前を覆う高さ）」に設定してください。多くのメーカー製品には適正高さを示すストッパーや「安全ライン（アローズマーク）」が刻印されています。サッシをそれ以上高く上げると制御風速が著しく低下して有害蒸気が漏洩し、全閉にすると内部の排気風量が極端に絞られて乱流を起こす機種もあるため、推奨位置を厳守してください。

Q3：ドラフトチャンバーの年1回の定期自主検査を行わないと、どうなりますか？
A3：労働安全衛生法第45条および同施行令に違反することになり、事業主に対して「50万円以下の罰金」などの刑事罰が科される可能性があります。さらに、労働基準監督署の臨検（立ち入り調査）で指摘を受けた場合、使用停止命令や是正勧告の対象となります。何より、性能低下による作業者の有機溶剤中毒や労災事故が発生した際、事業者は安全配慮義務違反として巨額の損害賠償責任を免れません。

まとめ：今後の動向と失敗しないための判断基準

ドラフトチャンバーは、化学やバイオの最前線で働く研究者の「健康と命を守る最後の防護壁」です。どんなに高価な分析機器を揃えても、基礎となる安全インフラが機能していなければ、ひとつの事故が組織の存続を根底から揺るがしかねません。

クリーンベンチとの用途の根本的な違いを組織全体で正しく理解し、有機則・特化則が定める面速基準や年1回の定期自主検査を形骸化させずに運用し続けることが不可欠です。さらに2026年以降の設備更新においては、電気代高騰に対応するVAV（可変風量制御）の導入や、実験室全体の給排気空調を含めたトータルなエンジニアリング設計が不可欠な判断基準となります。「動いているから安心」という油断を捨て、正しい使い方と厳格な日常点検を徹底することが、事故ゼロの実験室環境を実現する唯一の道です。 （出典: ドラフト チャンバー と は（Yahoo!ニュース））
